Комплект для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II)

Комплект для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II)
Артикул: 210001
Бренд: Квазар
Артикул производителя: 01838

Комплект для термитной пайки КТП-ЭХЗ предназначен для пайки стальных и медных выводов ЭХЗ Ø3-8 мм к стальным трубам диаметром до 1420 мм и толщиной стенки не менее 5 мм.

Термитная сварка (термитная пайка) — один из самых простых и, в то же время, самых надежных способов сварки, известных человечеству. Его суть состоит в нагревании металла при помощи термита (термосмеси), которая интенсивно сгорает с большим выделением тепла. Этот метод сварки применяется при необходимости быстрого и эффективного соединения выводов ЭХЗ, труб, пайке в полевых условиях.

Тигель форма — это емкость из жаростойкого графита, закрепляющаяся на трубе. В эту емкость помещается необходимое количество термитной смеси, которая впоследствии поджигается. Приварка происходит путем приплавления жидкого металла, содержащегося в термите, к основной металлической конструкции. При необходимости проведения термитной сварки проводов и кабелей использование тигель-формы не требуется: для этого достаточно применения термитных патронов и термитных шашек, представляющих собой готовые, сформированные порции термосмеси с осевыми отверстиями, в которые заводятся концы кабеля или провода. Для сварки рекомендуется использовать устройство УПП-1 (заказывается отдельно либо в составе набора КСП, изготавливаемого на нашем предприятии).

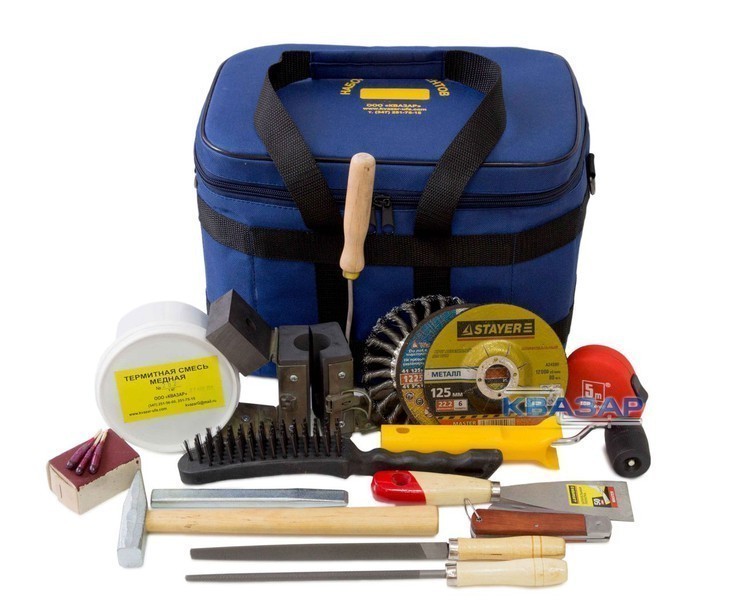

Комплект КТП-ЭХЗ содержит многоразовую тигель-форму, 1 килограмм термосмеси, коробок термитных спичек, напильник. Помимо этого, в состав комплекта для термитной пайки включены молоток, нож для разделки кабеля, зубило, отрезной и шлифовальный круг и инструмент для зачистки трубы под сварку. Комплектация КТП-ЭХЗ может быть изменена в соответствии с пожеланиями заказчика.

Технические данные

Параметр Значение
Габариты, мм 430х310х130
Масса, кг, не более 5,3



Комплектность КТП-ЭХЗ (Вариант-II)
1.Тигель-форма многоразовая, разборная ТФТ - 1 шт.
2.Термитная смесь - 1 кг
3.Термитные спички - 1 кор.
4.Напильник круглый - 1 шт.
5.Напильник трехгранный - 1 шт.
6.Нож складной для разделки кабеля - 1 шт.
7.Молоток 200 г - 1 шт.
8.Металлическая щетка - 1 шт.
9.Зубило для снятия окалины - 1 шт.
10.Круг отрезной 125х2,5х22,23 мм - 1 шт.
11.Круг шлифовальный 125х6х22,23 мм - 1 шт.
12.Щетка дисковая 125х20 для шлифовальной машинки - 1 шт.
13.Шпатель - 1 шт.
14.Валик резиновый - 1 шт.
15.Рулетка 5 м - 1 шт.
16.Инструкция по термитной приварке - 1 шт.
17.Паспорт - 1 шт.
18.Дипломат - 1 шт.
